导轨式爬架的爬升原理及安装

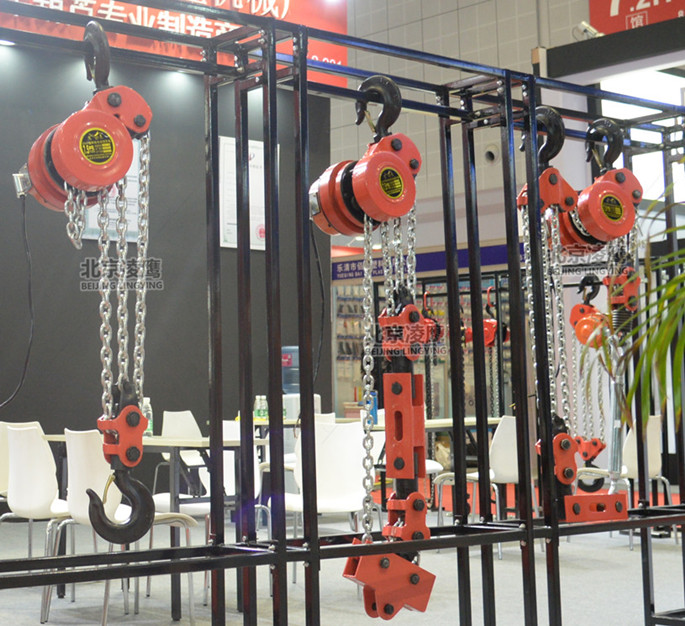

爬升原理：在建筑物结构四周分布爬升机构,附着装置安装于结构剪力墙或能承受荷载的梁上,架体利用导轮组通过导轨攀附安装于附 着装置外侧 ,提升葫芦通过提升挂座固定安装于导轨上,提升钢丝绳穿过提升滑轮组件连在提升葫芦挂钩上并吃力预紧,这样,可以实现架体依靠导轮组沿导轨的上下相对运动,从而实现导轨式爬架的升降运动。

导轨式爬架安装本工程在5层搭设安装平台,5层以下为双排钢管脚手架,平台由原钢管脚手架改造而成 ,离墙距离不大于200mm,平台宽度1.5m ,外侧搭设单排防护,单排防护高度1.5m。爬架安装由爬架公司负责安装。

钢管脚手架搭设爬架除水平承力桁架和竖向主框架以外架体搭设钢管脚手架 ,钢管脚手架及剪刀撑的搭设应符合JGJ13022001建筑施工扣件式钢管脚手架安全技术规范的要求。

架体防护搭设爬架底层用钢管做刚性内挑 ,内挑后离结构外檐不得大于200mm ,在内挑上满铺脚手板,结构施工时 ,脚手板操作层3层,分别在架体第一步、第五步和最上面一步(共8步架) ,脚手板材质和搭设应符合要求。制作翻板 :在爬架最底层内排架与结构外缘之间制作安装翻板 ,在中间层和最上面操作层内排架与结构外缘之间挂水平网。翻板一般利用脚手板用钢管与脚手架连接。制作翻板时,要依照建筑结构外形,分块制作,遇滑轮组件及立杆时,制作凹槽。翻板应连续设置,拼缝及与脚手板和建筑物的间隙应小于10mm ,翻板水平夹角应控制在30°～60°。翻板制作安装时间可在爬架第一次提升后。安全网铺设:架体外排架内侧及爬架底层脚手板下面必须铺挂密目安全网,使用2000目/100cm2以上的密目安全网。
