外挂脚手架的基本构造

编辑：北京凌鹰   浏览：1896   添加时间：2019-06-28 10:41:58

落地式外脚手架虽然给高层建筑外檐结构与装修工程的施工带来较多方便,但耗工耗料较大,工期也相应拖长,因此,在有些地区建筑结构工程施工中,多采用外挂脚手架。外挂脚手架的架体可根据施工要求做成单层或多层操作层,纵向按一定长度形成一个单元,步高可取1.83m。另外,这种外挂脚手架往往与装修工程综合考虑,合二为一,在结构施工阶段为外挂脚手架,到装修施工阶段只是把随结构施工升高的悬挂点改为从屋顶吊挂,即为吊篮架子。

外挂脚手架,是在结构构件内埋设挂钩环或预留孔洞,洞内穿上带挂钩的螺栓,将脚手架挂在挂钩上,随结构施工往上逐层提升。有的外挂架子,是先外挂一个支承三角架,将架子放置在三角架上,架子上面再用钢丝绳拉紧与建筑物固定外挂脚手架设计的关键是悬挂点(采用三角钢架时还应包括三角钢架的设计),悬挂点一般做法是预埋钢筋环或预。

留孔洞后穿螺栓固定,预埋钢筋环和固定螺栓均要认真进行设计计算。采用外挂脚手架,由于对建筑结构附加了较大外荷载,对建筑结构也要进行验算和加固。在投入使用前,要在接近地面的高度做荷载试验,以检验悬挂点的强度、焊接与预埋的质量,防止事故发生

(一)无托架外挂脚手架

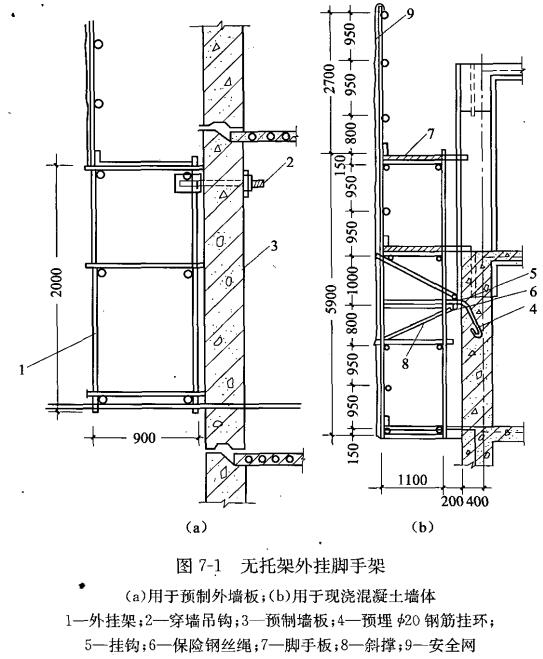

无托架外挂脚手架有两种形式,一种形式是在每层预制外墙板或现浇外墙上预留孔洞,用带挂钩的螺栓将挂钩固定在墙体上,当下一层结构施工完后,可用塔吊将架子挂在固定于墙体上的挂钩上,如图7-1(a)所示,以便于进行上一层作业;另一种形式是在四周现浇柱子外侧每层预埋一个直径20mm的钢筋环,角柱则预埋两个钢筋环,外挂架子用塔吊提升后用钢丝绳及卡环与预埋钢筋环连接,如图7-1(b)所示

(二)有托架外挂脚手架

搭设有托架外挂脚手架时,先在墙体外挂一个支承角托架,托架由型钢焊接而成,其上设有挂钩,用以套在预先安装在结构柱子上的环箍,环箍由两根12号槽钢和两根直径30mm长杆螺栓组成,长度大于柱宽,坚固于柱上。架子用塔吊提升在三角钢托架上就位固定,用钢丝绳将架子上端与结构梁上预埋环拉好,并加设顶,以保证架子的侧向稳定。
