电动提升机超载保护装置

外墙装修施工用高处作业平台(简称吊篮)及建筑物长久性维护清洗设备(简称擦窗机)有众多优点,随着建筑市场的繁荣已成为建筑施工中必不可少的机械化施工设备。由于吊篮在施工中既要运载装修材料又要载人,安全性能极为重要,但现在在用吊篮基本没有超载装置,存在极大的安全隐患,因超载导致的恶性事故屡有所见,因此吊篮超载保护装置的安装势在必行。目前主要采用超载电流保护和普通圆柱螺旋弹簧超载保护,以下重点介绍一种新型碟形弹簧超载保护装置。

普通圆柱螺旋弹簧超载保护工作原理:圆柱螺旋弹簧受压力时收缩,弹簧导向杆发生位移,通过铰接顶杆及限载杆撞击一固定位置的限位开关,切断控制电路而起到超载保护的作用,见图1。

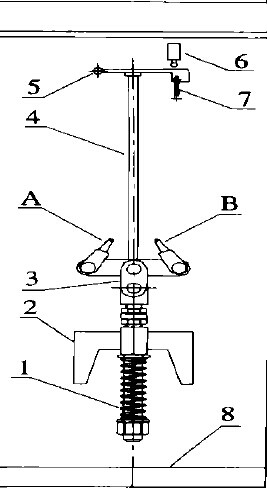

图1 螺旋弹簧超载保护装置示意图

1 -圆柱螺旋弹簧; 2 -底座;

3 -结构架; 4 -顶杆;

5 -限载杆; 6 -限位开关;

7 -复位弹簧; 8 -吊篮篮体;

A、B-钢丝绳铰接点

该装置结构简单、调整方便,但由于螺旋弹簧随材质及热处理的差异,性能不太稳定引起动作不太准确,螺旋弹簧拉伸变形量较大,对空间距离有要求,使用受到限制。其特点:由于吊篮载荷分布不均或人的移动,使得荷载集中于吊篮某一侧时,单个吊点超载停止工作而实际上吊篮并未超载,即该装置易受偏载影响;受风载及风向、人为振动载荷影响较大,易引起误动作;对环境要求较高,主要使用于卷扬式擦窗机的吊船。
