爬模构造之模板篇介绍

编辑：北京凌鹰   浏览：2119   添加时间：2017-12-28 09:46:52

爬模由模板、爬架和提升设备组成。这次我们要介绍的是关于模板的详细介绍：

模板的构造与一般大模板相同，见图4—36。面板可用胶合板或钢板，板后设槽钢横肋，横肋支承在槽钢制的加强竖肋上，横、竖肋间距应由计算确定。通过竖肋的穿墙螺栓与墙的内侧模板拉紧，承受新浇混凝土的侧压力。

模板上、下边各设两个调整螺栓与爬架相连，供安装时固定和调整模板位置用。对应于每个爬架的位置，与爬架宽度相适应，在模板背后设两道加强竖肋。竖肋顶端固定有外挑三角支承架，供悬挂提升爬架的提升设备用。竖肋中部焊有支座，用以固定模板爬升用的千斤顶。当采用手拉倒链提升时，则在竖肋上焊有悬挂吊钩的吊环。在模板的竖肋上固定有外挑三脚架，供支设外挑脚手架和悬挂外脚手架用。脚手架的宽度为600～900 mm，脚手架的高度，视需要设若干步，在模板下方应不少于2～3步，每步高度为l 800 mm。各步脚手架均应满铺脚手板，外侧设栏杆和张挂安全网。为使每步脚手架在平面上都能连通，在爬架处应绕过爬架形成弯折，见图4—37。

模板高度一般为建筑标准层层高加100～300 mm，以便使模板下边与已浇筑的混凝土墙搭接，起到定位和固定作用。为防止灰浆流失，模板下边固定有橡胶衬垫。模板长度，在制造和安装可能条件下宜尽量大些，可取整个墙的宽度。为便于制作和安装，也可分段制作、安装，待安装就位后，再将各段连成整体。

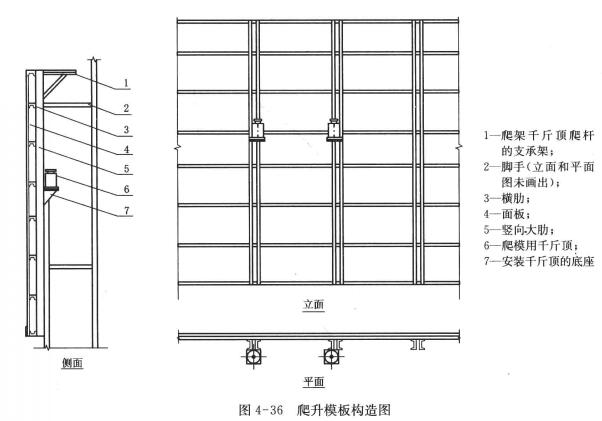

爬升模板构造图
