检验环链电动葫芦的液压测试台

编辑：北京凌鹰   浏览：2221   添加时间：2014-12-08 08:25:10

环链电动葫芦是一种轻小型起重设备,广泛应用于工矿企业、铁道、码头、仓库以及特殊加工工况等场所下的起重和搬运工作。为了保证它的加工质量,需要对它进行全面检验。也就是我们今天所说道的检验环链电动葫芦负载性能的液压测试台。

为了合理地检验环链电动葫芦的负载性能,即对环链电动葫芦进行加载实验和限载点测试,液压测试台应具有以下主要功能：

(1)能进行115倍额定起重量的加载实验；

(2)能进行1135~116倍额定载荷的限载实验并找出限载点；

(3)每次加载或限载测试过程中,载荷值的波动应控制在215%以内；

(4)为了准确地测试出限载点,液压缸活塞杆的行程应不小于1 m。

液压测试台的工作原理：

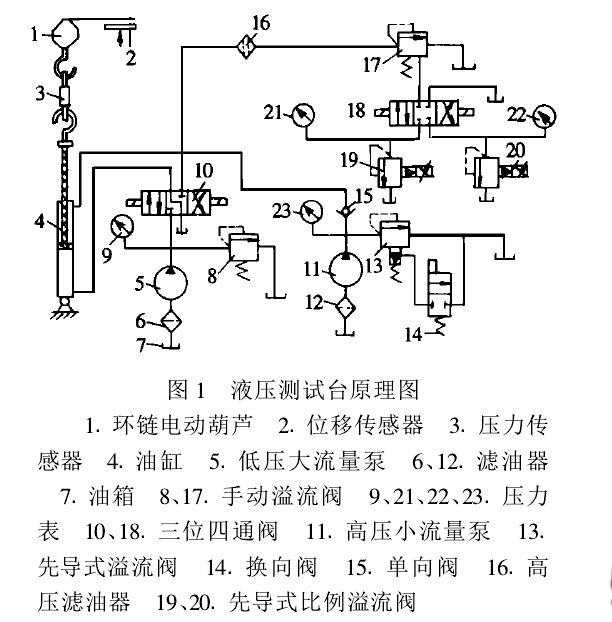

根据环链电动葫芦加载和限载点实验的测试要求,该液压测试台的原理如图1所示。液压测试台进行加载和限载实验时,三位四通阀10处于中位;高压小流量泵11工作,手动溢流阀17调整到起始压力,根据两个不同系列的产品选择三位四通阀18的选通位。在检测小吨位系列的环链电动葫芦时,阀17的压力油流过额定压力较小的先导式比例溢流阀19;在检测大吨位系列的环链电动葫芦时,压力油则流过额定压力较大的先导式比例溢流阀20;

这样,先导式比例溢流阀19和20的调节范围就能根据不同档次的载荷而被充分利用。由于阀19和20的压力范围与电磁铁的电流成比例且连续可调，限载实验属于动力加载,液压测试台在环链电动葫芦提升时从额定载荷逐步加载到环链电动葫芦内限载器打滑、位移传感器2输出为一定值时,读出压力传感器3的读数,即为被检环链电动葫芦的限载点。该液压测试台的限载测试可达额定载荷的118倍。

本液压测试台是为环链电动葫芦的出厂检验而设计的一种实用型的液压测试台,通过几年的使用证明:本液压测试台的设计合理,结构可靠,价格适宜,实用性好,它不仅能满足于环链电动葫芦的负载测试,而且还能扩展到一般的手动、电动葫芦以及类似的轻小型起重机械的检测实验中。
